Kennzeichnungssystem mit HP-Drucktechnologie

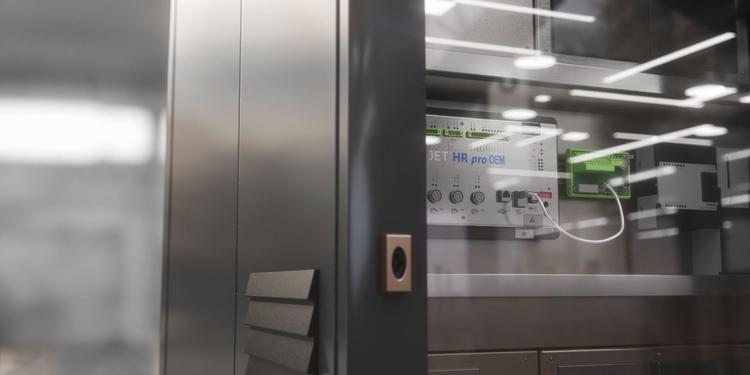

Das schlanke Design verdeutlicht den geringen Platzbedarf für die Integration in Schaltschränke. Geniale Hardware auf kleinstem Raum.

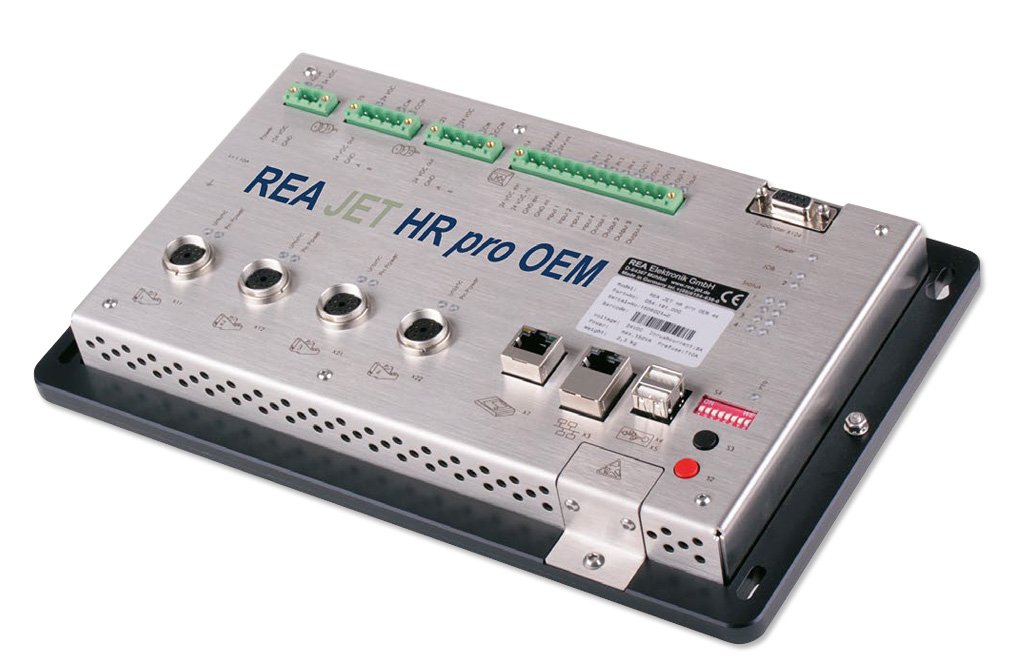

Vorstellungen und Wünsche der Marketingabteilungen in Kombination mit den gesetzlichen Forderungen an die Produktkennzeichnung erreichen eine bislang ungeahnte Komplexität. Diese macht immer häufiger eine direkte Integration in die Produktionsmaschinen erforderlich. Der REA JET HR pro OEM, mit seiner ultraflachen, kompakten Form ist die Antwort auf oben genannte Anforderungen.
Mit dem neuesten Mitglied der REA JET HR-Produktfamilie sind Sie jederzeit optimal für die selbst anspruchsvollsten Kennzeichnungsaufgaben gerüstet. Hierbei sichert der Einsatz von zukunftssicheren und leistungsfähigen Prozessoren die Nachhaltigkeit des Systems.
Über den 24 DC-Eingang kann der REA JET HR pro OEM mit Strom versorgt werden und ermöglich so ein denkbar einfache Integration in den Schaltschrank. Trennbare Steckverbinder vereinfachen zusätzlich die Vorverdrahtung.
Selbstverständlich unterstützt der HR pro OEM den Einsatz von True Type Fonts, ohne die Notwenigkeit einer Bearbeitung oder Konvertierung. Dies gilt natürlich auch für kundenspezifische TTFs.
Statuskontrolle des Steuergerätes
Mit Hilfe von LEDs informiert der REA JET HR pro OEM den Anwender über das Anliegen von Signalen und den aktuellen Gerätestatus, wie zum Beispiel:
- Schreibkopf Status inkl. Kartuschen-Erkennung
- Drehimpulsgeber
- Drehrichtung
- Digitale I/Os
- Job-Start
- etc.
Der in die Kartusche integrierte Chip übermittelt dem Anwender jederzeit Informationen zur verwendeten Tinte, die eingestellten Druckparameter, sowie den aktuellen Füllstand der Kartusche. Das System informiert an Anwender automatisch über einen niedrigen Füllstand, sodass rechtzeitig eine neue Kartusche nachgesteckt werden kann.
Der Chip enthält alle tintenbezogenen Parameter, die das System für eine einwandfreie Zusammenarbeit mit dem REA JET HR System benötigt und gewährleistet somit optimale Druckergebnisse.
Sichere Bedienung
Die implementierten Schnittstellen und der integrierten Webserver vereinfachen die Bedienung und schaffen Sicherheit für eine fehlerfreie Produktion.
Da der Webserver über jeden Standard-Webbrowser angesteuert werden kann, entfällt die Installation von Sonder-Software im Netzwerk.
Ein HTTPS-Protokoll und die Security-Token-Authentifizierung, sowie eine integrierte Benutzerverwaltung schaffen zusätzliche Sicherheit innerhalb der Produktionsumgebung des Anwenders.
Für eine direkte Bedienung über eine Maschinensteuerung via Schnittstelle steht ein asynchron/event-gesteuertes, modernes Kommunikationsprotokoll zur Verfügung. In diesem Fall führt die Benutzerführung vollständig integriert über das GUI (grafic user interface) der übergeordneten Maschine beziehungsweise Anlage.
Besondere Leistungsmerkmale
- einfache Integration und Inbetriebnahme
- Edelstahlgehäuse, kompakt mit einer IP20 Ausführung – ideal zur Integration in Schaltschränke bzw.
- Produktionsmaschinen-Integration per Hutschienen-Montage
- Leistungsfähig für Highspeed-Serialisierungsaufgaben
- modulares Konzept
- wartungsfreier Betrieb
Anwendungsbeispiele
Kennzeichnung auf Papier
Kennzeichnung auf Papier
Kennzeichnung auf Papier
Faltschachtelkennz. mit DataMatrix Code
Kennzeichnung auf einer Faltschachtel
Kennzeichnung auf Holz
Kennzeichnung auf Karton
Kennzeichnung auf Karton
Systemkomponenten
Neben der Aufnahme der Kartuschen bietet der Schreibkopf entscheidende Vorteile:
- Mit nur 176 mm Länge weist er eine kompakte Bauform auf
- Besonders flache Produkte ab 16 mm Höhe können bedruckt werden
- Die Kaskadierung mehrerer Schreibköpfe ist besondes einfach und komfortabel
- Ein elektronisch überwachter Verriegelungshebel bietet Sicherheit (auto. Abschaltung der Versorgungsspannung)
- Integrierter Produktsensor (zur Druckauslösung) mit Verschmutzungsüberwachung
- Vielfältige Einbaulagen und Druckpositionen möglich
- Für einen konstanten Druckabstand zum Produkt kann der Schreibkopf mit einem robusten Parallelogramm kombiniert werden
- Tintenfüllstands- und Druckparameter der Kartusche können ausgelesen / geschrieben werden
Für das HR System stehen eine Vielzahl an Tinten in Form von HP-TIJ 2.5 Kartuschen zur Verfügung.
Der auf jeder Kartusche vorhandene Mikrochip bietet Vorteile für die tägliche Praxis:
- Verwaltung tintenspezifischer Parameter
- Information über den aktuellen Füllstand
- Gewährleistung einer konstant hohen Druckqualität
- Bei einem Kartuschenwechsel bleibt der zuletzt bekannte Tintenfüllstand gespeichert und wird bei einer Wiederverwendung automatisch erkannt
- Information der verbleibenden Druckreichweite
- Vermeidung von Tintenverschwendung
Technische Daten
| REA JET HR 2K | REA JET HR 4K | REA JET HR pro 2K | REA JET HR pro 4K | REA JET HR pro OEM | |
| Abmessungen (ca.) (L/B/H) Gewicht | 308 x 287 x 142 mm 10 kg | 355 x 287 x 142 mm 9,1 kg | 265 x 176 x 100 mm 4,1 kg | 350 x 176 x 100 mm 8 kg | 310 x 195 x 36 mm 2,8 kg |
| Schutzklasse des Gehäuses | IP 65 | IP 65 | IP 20 | IP 20 | IP 20 |
| Max. anschließbare Schreibköpfe | 2 | 4 | 2 | 4 | 4 |
| Max. Beschriftungshöhe | 25,4 mm | 50,8 mm | 25,4 mm | 50,8 mm | 50,8 mm |
| Digitale Eingänge (24V DC) | 6 | 12 | 6 | 12 | 4 |
| Digitale Ausgänge (24V DC) | 4 | 8 | 4 | 8 | 4 |
| Prozessorleistung | Standard | Standard | Hohe Leistung Besonders geeignet für Serialisierungsanwendungen | Besonders hohe Leistung Bestens geeignet für High-Speed Serialisierung | |
| Gerätedisplay - Typ - Größe | Vollfarbiges Grafikdisplay Diagonale von ca. 14,4 cm (5,7 Zoll) | Vollfarbiges Grafikdisplay Diagonale von ca. 8,9 cm (3,5 Zoll) | Anzeige relevanter Systemparameter über Status-LEDs. | ||
| Bedienelemente | Zehner Tastatur und Cursor Block, die Tasten Start, Stop, ESC, DEL, OK, HELP, Menü und Backspace, fünf kontextabhängige Funktionstasten und ein Drehknopf mit Tastfunktion | Am Gerät lässt sich die Netzwerkadresse einstellen und ein Job auswählen und zuweisen. | |||
| Bedienung am Gerät | Besonders gut für Anwendungen geeignet, bei denen Eingaben direkt vor Ort erfolgen sollen. | Besonders gut für die Anlagenintegration geeignet | |||
| Webserver | Ja | Ja | Ja | Ja | Ja |
Änderungen vorbehalten.
